Dibujo Técnico 2 - Enunciados exámenes de 3ª ev, y finales

Os dejo enunciados para que os sea cómodo rehacerlos.

Dibujo Técnico 2 - Cambio de plano y giro

Dibujo Técnico 1 - Examen global de la 3ª Ev., resuelto

Dibujo Técnico 1 - Sistema Axonométrico

Podéis preparar el tema visualizando los vídeos del canal de "Profesor de dibujo", buscando en youtube "Profesor de dibujo Axonométrico". Encontraréis un grupo de vídeos útiles para este tema (en realidad no están como lista de reproducción en su canal, pero los encontraréis agrupados si buscais en youtube así).


Los que quiero que veáis y entendáis, de momento, son éstos:

Introducción al sistema axonométrico:

Coeficientes de reducción en el Sistema Axonométrico:

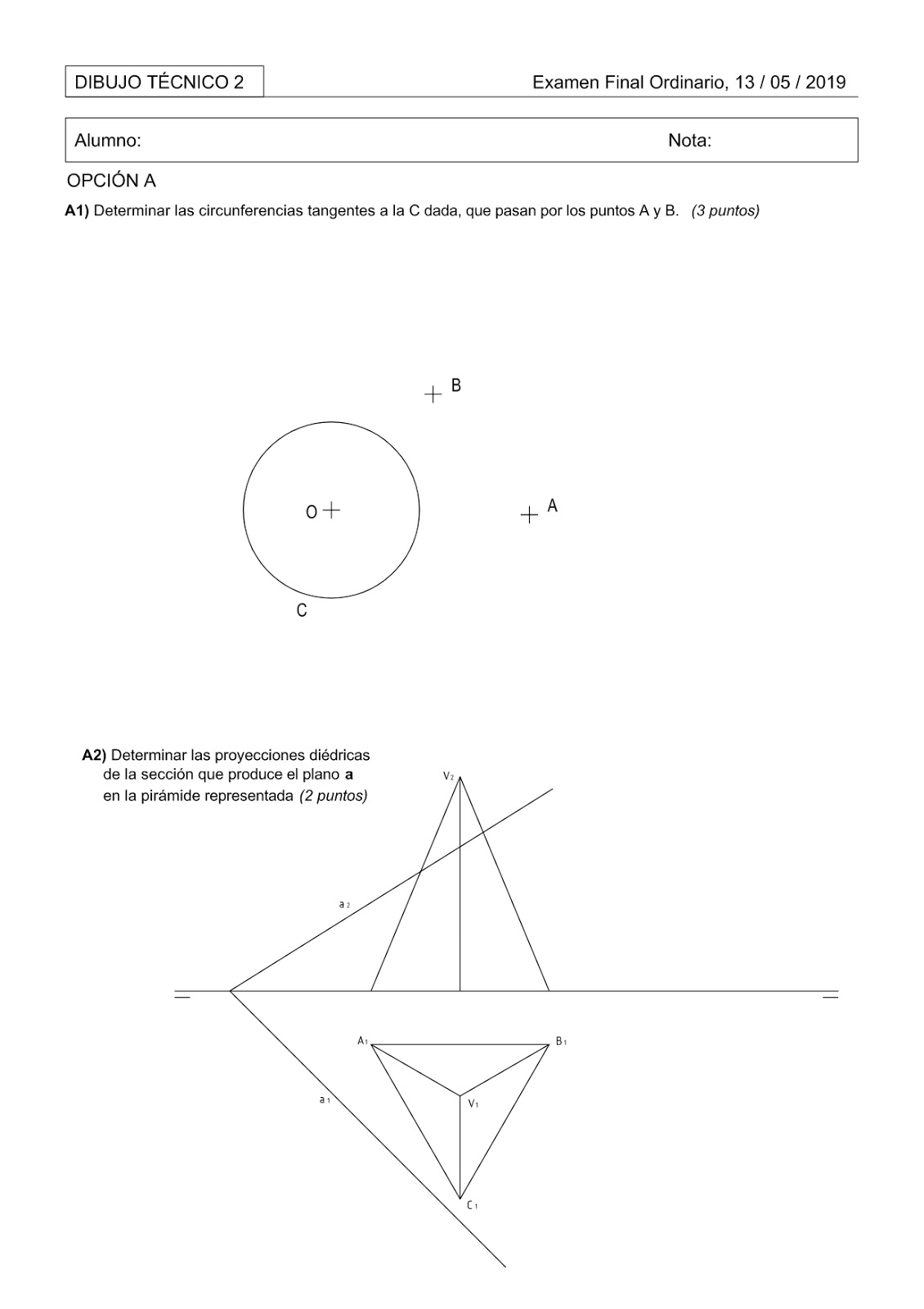

Dibujo Técnico 2 - Examen Final resuelto

Nota: En el ejercicio A4 falta una cota vertical en la zona saliente superior, que no está reflejada en este solucionario

Dibujo Técnico 2 - Exámenes globales de la 3ª Ev, resueltos

Dibujo Técnico 2 - Ejercicios S. Axonométrico: Secciones planas de prisma hexagonal, cubo, y pirámide octogonal

-Éste ejercicio lo hicimos en la última clase: Sección de prisma hexagonal por plano paralelo a eje Y:

-Éste otro no lo hemos corregido pero es sencillo. Tenéis el enunciado fotocopiado en la misma hoja que el de arriba.

Dibujo Técnico 2 - Diédrico. Sección de octaedro por plano oblícuo

Dibujo Técnico 2 - Ejercicio de Axonométrico para entregar el martes 30 de abril

Ejercicio cuyo enunciado ya tenéis fotocopiado:

Dibujar un hexaedro de arista 4 cm, y que tiene una diagonal vertical subiendo desde el punto G. Las proyecciones horizontales de otros dos vértices están sobre el eje X. Plano XOZ transparente.


Tener en cuenta:

-Dibujar la sección principal del hexaedro y, con ella, hallar la diagonal Dg y la distancia S (distancia desde un vértice a la diagonal).
-En planta (mirando desde arriba hacia abajo, proyectando en el plano XOY), el hexaedro se verá como un hexágono regular inscrito en una circunferencia de radio S.
-Construir el hexágono en Verdadera Magnitud en el abatimiento del plano XOY, y después desabatirlo.
-Desde el hexágono en perspectiva en el plano XOY, levantar alturas de cada vértice (tres vértices a altura 1/3 de Dg, otros tres vértices a altura 2/3 de Dg). Las alturas irán convenientemente reducidas mediante un abatimiento del ZOX o del ZOY.

Dibujo Técnico 2 - Sist. Axonométrico. Secciones de planos en piezas.

Aquí tenéis la solución a los dos ejercicios planteados hoy miércoles 10 de Abril en clase (recordad que en el libro tenéis muchos más casos, algunos más sencillos, que podéis revisar para entender mejor ésta parte)

Dibujo Técnico 2 - Examen parcial 3ª Ev, opciones A, B y otra

Dibujo Técnico 2 - Proyecciones y abatimiento de una figura plana

Dibujo Técnico 2 - Ángulos

Ejercicios vistos en clase el miércoles día 3 de abril:

Dibujo Técnico y Diseño, 4º ESO - Vistas diédricas y perspectiva de piezas

Sitio web para trabajar las vistas diédricas y perspectivas de las piezas:

http://vistas.joseantoniocuadrado.com/

Dicujo Técnico 2: Examen de recuperación de la 2ª ev., resuelto

NOTA AL EJERCICIO 1:

Los arcos capaces que hacemos son los que buscan definir dos ángulos que se formen en el mismo punto, en esta resolución ambos ángulos se encuentran en el punto A (ángulo BAD de 90º y ángulo CAD de 45º)

Dibujo Técnico 2 - Sistema Axonométrico

Podéis preparar el tema visualizando los vídeos del canal de "Profesor de dibujo", buscando en youtube "Profesor de dibujo Axonométrico". Encontraréis un grupo de vídeos útiles para este tema (en realidad no están como lista de reproducción en su canal, pero los encontraréis agrupados si buscais en youtube así).


Los que quiero que veáis y entendáis, de momento, son éstos:

Introducción al sistema axonométrico:



Coeficientes de reducción en el sistema axonométrico:

Dibujo Técnico 1 - Examen Global de la 2ª evaluación resuelto

Dibujo Técnico y Diseño (4ºESO) - Los 20 mejores edificios del sXX

Enlaces a revisar:

Los 20 mejores edificios del sXX

Fotogalería: los 20 mejores edificios del sXX




Vídeos sobre la Villa Savoya de Le Corbusier:

Dibujo Técnico 2 - Examen global 2ª ev. resuelto

Dibujo Técnico 2 - Sistema Diédrico

Vídeos y canales de youtube con vídeos explicativos (habrá muchos otros):

Canal "arturogeometría":

Canal "aitoreche":

Dibujo Técnico 2 - Inversión

Ejercicios 7 y 8 resueltos:

Dibujo Técnico 2 - Curvas Cónicas

Intersección de una recta con una elipse (similar para hipérbola y parábola):

Dibujo Técnico 2 - Resolución de problemas de tangencias por INVERSIÓN

En la primera imagen, solo el primer ejercicio (caso 6) se resuelve por INVERSIÓN, el segundo (caso 7) ya lo resolvimos en clase anteriormente por potencia.

(Éstos casos, junto con aquellos vistos en potencia, se llaman casos de "Apolonio". En ellos se trata de buscar circunferencias tangentes a circunferencias (C), a rectas  (R), y que pasan por puntos (P); de ahí las iniciales que acompañan a cada enunciado)

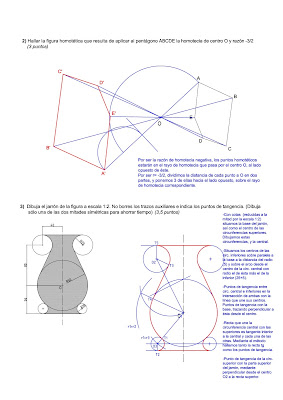

Dibujo Técnico 1 - Examen parcial de la 2ª Ev. resuelto

Dibujo Técnico 2 - Examen parcial de la 2ª ev. resuelto
